径流泥沙自动监测仪（径流小区）
产品名称：径流泥沙自动监测仪（径流小区）
- 发布日期：2021-10-17
- 在线询价
径流泥沙自动监测仪
型号：DF-NL01
*、径流泥沙监测仪工作原理
主要是由数据采集主机、泥沙红外测量传感器、电磁径流传感器组件、雨量计（选配）组成。由雨量计测量降雨强度及其随时间的变化和总的降雨量与降雨历时。地表流量传感器组件通过径流小区溢流口管道产生的径流量自动测量地表流量，通过上位机计算机软件及参数配置文件随时间变化的地表径流流量，得到径流流量的实时变化过程数据。红外含沙量测量传感器在水位流通装置中通过红外激光原理，根据雨量/径流变化特征，实时测量径流含沙量变化。
通过数据采集主控机管理各个传感器测量得到的泥沙含量、径流量、降雨量的过程数据并进行数据的存储，向管理监测中心远程传输测量数据。
二、径流泥沙监测系统组成
2.1系统规划示意图

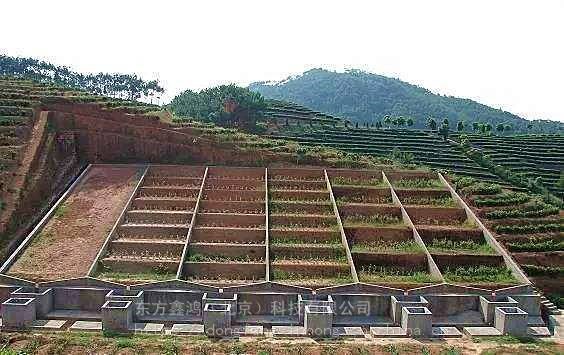

径流小区土建构造示意图

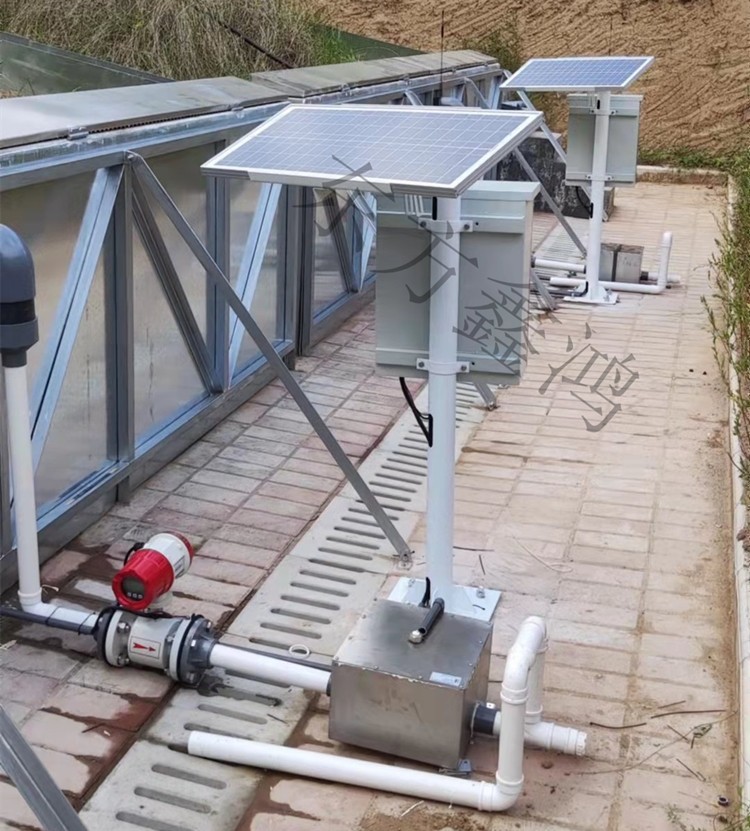

径流泥沙自动监测系统展示图
2.2径流泥沙监测仪配置说明：
1、数据主控机
2、红外泥沙监测仪
3、径流监测仪
4、说明书
5、无线数据传输模块
6、防护箱
7、供电系统（太阳能供电/市电）
8、水位流通装置
9、数据处理采集软件
10、合格证、保修单
2.3 径流泥沙监测仪特点：
（1）可实现径流泥沙含量及流量进行实时连续测量、数据传输及数据分析处理；
（2）全天候无人值守，自动测量存储数据；
（3）工作管理数据采集存储主控机可本地存储大量数据，可在现场通过R232接口下载数据；
（4）具有在上位机上在线实时监测，显示各测量参数动态过程及曲线，历史数据下载功能；
（5）可现场在数据管理主控机上自由设置采样频率及调校时钟；
（6）稳定性好，传感器自主研发*度高、稳定性强、抗环境干扰能力强 。
三、参数及性能
3.1系统参数
（1）含沙量测量：采样间隔1—60分钟（可设置）；
泥沙含量：0.5—100KG/m³，相对误差小于5%；
0.8—200KG/m³，相对误差小于10% ；（大量程定制）
泥沙含量灵敏度：0.2KG/m³
（2）径流传感器：径流流量：0.2-30L/min；测量误差小于5%。
（3）雨量测量*度：0.2毫米；测量范围：≤4mm/min（降水强度）
（4）采样频率：1—30分钟（建议大周期30分钟采集间隔）。
（5）功率：小于5W。
（6）应用温度范围： 存放：-40-80度；工作：0(不结冰)-60度。
（7）仪器整机防护等级：IP65
3.2系统性能
（1）对（径流小区）全天候无人值守，自动测量存储数据：径流量、径流含沙量、降雨强度、降雨量；
（2）供电：AC22V、DC12V-DC24V,太阳能供电；
（3）径流泥沙自动监测站工作管理数据采集存储主控机可本地存储大量数据，可在现场通过RS232接口下载数据；或在有远程请求时通过GSM向管理中心传输数据；
（4）如选用太阳能供电，平时无降雨或径流时常规状态为省电休眠状态；
（5）具有在上位计算机上在线实时监测、显示各测量参数动态过程及曲线、历史数据下载功能；
（6）可现场在数据管理主控机上自由设置采样频率及调校时钟，采样间隔；
(7) 中心控制计算机软件可以根据采集到的数据绘制雨强、径流、泥沙含量的曲线，并能制成EXCEL表格。
