激光测风雷达
型号：DF-WL300
1、产品概述
DF-WL300型激光测风雷达是我公司研发的*款小型、全自动、无环境电磁干扰的相干多普勒风廓线测风激光雷达，采用人眼安全的近红外激光，核心光学器件采用全光纤结构，通过精密光学元件对特定距离上的空间区域进行信号探测，可进行 10m～300m 范围内任意高度层的风场精确探测,可实现全自动无人值守观测大气风廓线及三维风场。
设备紧凑稳定易维护、低成本易维护等性能，广泛应用于城市边界层和低空对流层大气三维风场的高精度机动探测。同时可用来进行垂直风廓线测量、复杂地形水平风场测量、陆上/海上风机功率曲线测试、风电场风机尾流测量、机场低空风切变预警、飞机尾涡观测预警等。

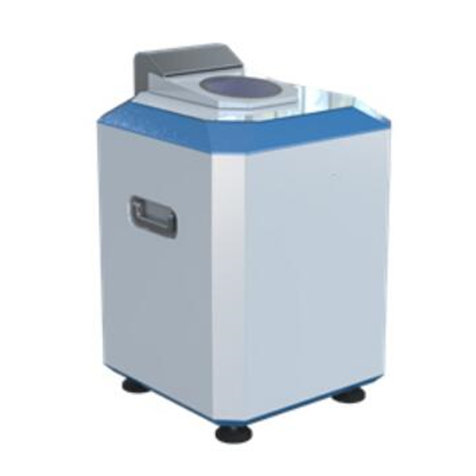

图1 激光测风雷达产品图
2、工作原理
DF-WL300型激光测风雷达是*个连续波激光探测机制和测距技术的主动式风能测量传感器。当激光雷达从光学头处发射激光脉冲，由于空中存在微粒，激光脉冲遇到空中粒子时，将部分激光原路反射回来，即多普勒频移。激光雷达利用这种多普勒频移原理，来计算空中某高处的风速、风向。

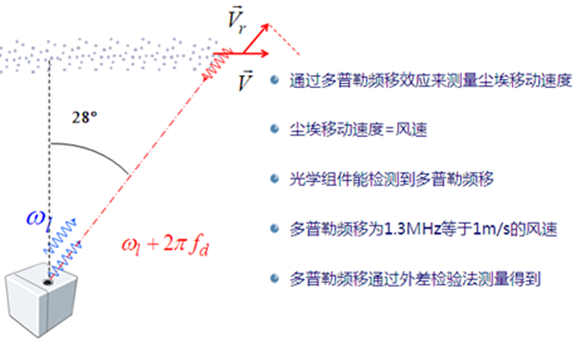

图2 激光测风雷达工作原理图
3、产品特点
1.ZUI核心光源器件，采用先进连续光纤激光器，稳定易维护；
2.50Hz 风场数据采样率，测量数据精度高；
3.ZUI低 10m 高度风场测量，10m～300m 定义任意高度层探测；
4.实时提供地面风速、风向、风温及大气压等信息数据；
5.全自动数据采集与处理软件系统，提供多种数据产品；
6.小型化设计，结构紧凑轻便，快速安装使用，可用于地面观察、浮标或海上平台风场监测等；
7.无人值守、低功耗、远程控制设计；
8.实时姿态校正算法，安装在漂浮时，可根据海浪摇摆实时对数据进行修正。
9.IP65 防护等级；
4、主要技术性能指标
4.1测量性能
测量高度10m～300m
探测长度10m@0.08m，100m@8.5m
测量高度层数10（自定义）
数据采样率50Hz
扫描锥角30°
风速精度≤0.1m/s
风速范围0～70m/s
风向范围0～360°
风向精度0.5°
数据输出1s、3s、10min
4.2 结构尺寸
尺寸(长宽高)：200x400x500mm
重量：≤25kg
4.3 电气性能
电源：AC220V DC9锂电池供电（配zuan用充电器）；
功耗：≤100W；
通讯接口：RS232/RS485；
4.4环境适应性
工作温度: -40℃～60℃
工作湿度：0～10*%
防护等级：IP65
5、 产品应用
激光测风雷达系统可用于：
1、风电场选址规划
2、风资源评估
3、风电效率预测评估
4、尾流观测
5、风电场集群控制
6、风机偏航误差测量与校正
5、 系统软件

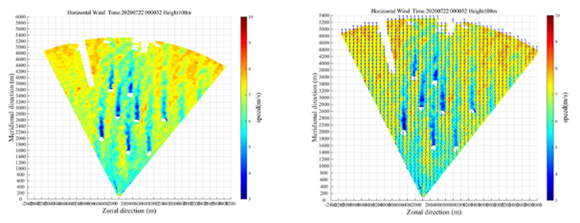

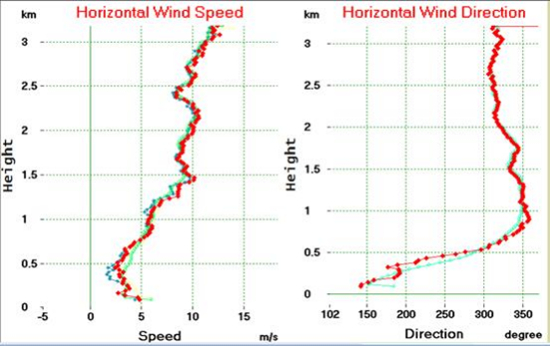

用户可根据实际应用需求选择定义 10 个不同高度层进行风廓线测量，每个高度层 1s 获取*个圆周内至少 50 个数据点进行风场计算，可稳定精确实时测量垂直风速、水平风速、湍流强度等风场有效数据。
